Tutorial Dasar Autocad Lengkap di Semua Versi

• A.   Mengenal Auto Cad

Auto Cad adalah program aplikasi yang banyak digunakan untuk membantu pembuatan atau perencanaan suatu bangunan. Disini kita akan bersinggungan dengan metode pembuatan perencanaan suatu bangunan yang hingga saat ini sangat bermanfaat bagi para arsitektur.

B.   Lembar Kerja Auto Cad

Sebelum mulai memasuki pembahasan Auto Cad, ada baiknya kita mengenal lebih dahulu bagaimana tampilan Auto Cad itu, beserta beberapa istilah-istilah umum yang akan digunakan. Beberapa istilah umum yang diberikan pada gambar di bawah ini akan banyak digunakan dalam pembahasan selanjutnya, sehingga akan lebih baik bila kita melafalkannya dengan baik.

Unsur-unsur utama layar Auto Cad

1. Title Bar, menampilkan judul program dan dokumen aktif atau nama file dari lembar kerja yang aktif.
2. Menu Bar, adalah sederetan menu-menu yang terdapat dalam Auto Cad.
3. Toolbar, merupakan sederetan tool-tool (gambar) yang mewakili perintah dan berfungsi untuk mempermudah dan mengefisienkan pengoprasian program.

C.   Perintah Dalam Auto Cad 2010

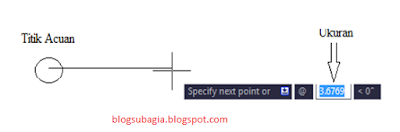

·     Linemerupakan icon yang digunakan untuk membuat garis lurus yang menghubungkan 2 buah titik. Dalam membuat garis dapat dilakukan dengan beberapa cara. Namun sebelumnya kita harus mengetahui perputaran sudut dalam Auto Cad.

Cara membuat garis:

1.     Klik icon linepada layar (atau tekan “L” pada keyboard,Enter)

2.     Klik pada layar sebagai titik pertama

3.     Ketik @(pajang garis)<(arah sudut). Mislnya @100<0

4.     Tekan enter atau spasi pada keyboard.

Cara kedua yang dapat kita laksanakan dalam membuat garis ialah dengan menggunakan “ORTHO”. Ortho adalah suatu perintah yang dapat mengarahkan kursor hanya ke arah Vertikal dan Horisontal. Dalam mengaktifkan ortho ialah dengan mengklik icon ortho pada bawah tampilan Auto Cad atau dapat juga dengan mengklik “F8” pada keyboard.

Cara:

1.     Aktifkan Ortho, kemudian ketik “L”, enter

2.     Pilih acuan pertama pada layar.

3.     Arahkan pointer sesuai rencana

4.     Ketik jarak. Enter

·    Rectangleadalah perintah yang digunakan untuk membuat obyek persegi empat dengan ukuran yang dikehendaki.

Cara:

1.     Ketik “REC” pada keyboard, Enter.

2.     Pilih dan klik titik awal pada layar.

3.     Ketik @(ukuran horizontal),(ukuran vertical) enter. Masalnya, @30,50 Enter.

·     Arcadalah perintah yang digunakan untuk membuat obyek lengkung.

Cara:

1.     Ketik “A” pada keyboard, Enter.

2.     Pilih titik pertama, kedua dan ketiga pada layar.

• Circleadalah perintah yang digunakan untuk membuat obyek lingkaran dengan radius (Jari-jari) yang direncanakan.

         Cara:

1.     Ketik “C” pada keyboard, Enter.

2.     Klik tempat lingkaran.

3.     Ketik radius yang diinginkan. Enter

·   Hatch  adalah perintah yang digunakan untuk menggambarkan pola-pola atau simbul tertentu dengan batas yang disesuaikan.

Cara:

1.     Ketik “H” pada keyboard, Enter

2.     Klik tombol  pada tampilan hatch. Maka akan tampil teks berikut:





3.     Pilih jenis arsiran yang digunakan, klik “OK”

4.     Tentukan skala yang digunakan dengan cara mengetik pada kolom skala.

5.     Dalam kolom angle, kita dapat merubah sudut perputaran dari hatch tersebut.

6.     Klik icon

7.     Tentukan tempat arsiran yang kita inginkan. Enter

8.     Tekan tombol  untuk melihat hasil sementara.

9.     Apabila sudah melihat tekan Enter.

10.  Akan muncul tampilan awal Hatch, apabila tidak ada perbaikan dalam skalanya maka tekan “OK”

Apabila kita ingin mengkopi arsiran yang sudah terpakai sebelumnya maka  untuk mempermudah kita memberi arsir tanpa mengatur ulang, ialah dengan menggunkan icon

Cara:

1.     Ketik “H” pada keyboard, Enter.

2.     Klik icon

3.     Pilih arsiran yang akan dicopy.

4.     Pilih tempat arsiran yg akan diisi. Enter

5.     Klik “OK”

·        Text  adalah perintah yang digunakan untuk membuat tulisan pada Auto Cad.

Cara:

1.     Tekan tombol “A” pada keyboard. Enter.

2.     Pilih acuan pertama dan kedua untuk memberikan batas teks, maka akan muncul tampilan   berikut:

3.     Lakukan pengaturan jenis dan ukuran text yang kita inginkan.

4.     Ketik Text yang diinginkan.

5.     Klik sembarang pada layar.

·        Eraseadalah perintah yang digunakan untuk menghapus Obyek.

Cara:

1.     Ketik “E” pada keyboard, Enter.

2.     Pilih Obyek yang akan dihapus, Enter.

·        Copy  adalah perintah yang digunakan untuk menggandakan obyek.

Cara:

1.     Ketik “CO” pada keyboard, Enter.

2.     Pilih Obyek yang digandakan.

3.     Klik pada titik acuan pertama.

4.     Klik pada titik acuan kedua, Enter.

·     Mirroradalah perintah yang digunakan untuk mencerminkan suatu obyek dengan sumbu tertentu.

Cara:

1.     Ketik “MI” pada keyboard, Enter.

2.     Pilih obyek yang dicerminkan.

3.     Klik sumbu 1 dan 2, Enter.

·    Offset  adalah perintah yang digunakan untuk membuat garis atau kurve parallel yang sejajar pada obyek dengan jarak tertentu dan arah tegak lurus.

Cara:

1.     Ketik “O” pada keyboard, Enter.

2.     Ketik jarak yang dikehendaki, Enter.

3.     Tentukan sisi arah proyeksi (kanan, kiri, atas, atau bawah), Enter.

·     Moveadalah perintah yang digunakan untuk memindahkan obyek.

Cara:

1.     Ketik “M” pada keyboard, Enter.

2.     Pilih Obyek yang digandakan.

3.     Klik pada titik acuan pertama.

4.     Klik pada titik acuan kedua, Enter.

• Rotate  adalah perintah yang digunakan untuk memutar obyek dengan sumbu dan sudut yang dapat kita tentukan.

Cara:

1.     Ketik “RO” pada keyboard, Enter.

2.     Pilih Obyek yang diputar.

3.     Klik pada titik sumbu.

4.     Ketik sudut, Enter.

·    Skala adalah perintah yang digunakan untuk memperbesar atau memperkecil obyek.

Cara:

1.     Ketik “SC” pada keyboard, Enter.

2.     Pilih Obyek yang di skala.

3.     Klik pada titik sumbu.

4.     Ketik “R”, Enter, ketik ukuran pertama, enter, ketik ukuran kedua. Masal “R” enter 1 enter 2 enter. Maka obyek tersebut akan membesar dari 1 menjadi perbesaran 2 kali. Sebaliknya jika “R” enter 2 enter 1 enter. Maka obyek tersebut akan mengecil dari 2 menjadi 1.

·  Trimadalah perintah yang digunakan untuk memotong obyek dengan menggunakan pembatas.

Cara:

1.     Ketik “TR” pada keyboard, Enter.

2.     Pilih dan klik pembatas.

3.     Pilih obyek yang dipotong, Enter.

·     Extendadalah perintah yang digunakan untuk memperpanjang obyek.

Cara:

1.     Ketik “EX” pada keyboard, Enter.

2.     Pilih dan klik pembatas.

3.     Pilih obyek yang diperpanjang, Enter.

·  Filletadalah perintah yang digunakan untuk menggabungkan 2 garis tidak sejajar dengan memperpanjang atau memotong sehingga titik potong membentuk busur dengan radius tertentu.

Cara:

1.     Ketik “F” pada keyboard, Enter.

2.     Ketik “R” enter. Masukkan radius yang diinginkan,Enter.

3.     Pilih obyek 1, Enter

4.     Pilih obyek 2, Enter

·   Multiline adalah perintah yang digunakan untuk membuat 2 garis sejajar dengan jarak yang dapat ditentukan sendiri.

Cara:

1.     Ketik “ML” pada keyboard, Enter.

2.     Ketik “J” Enter, “Z” Enter, “S” Enter.

3.     Masukan jarak garis multiline.

4.     Klik titik acuan garis

5.     Tentukan panjang garis, Enter.

Oke, mungkin cukup sekian tutorial dasar autocad dari saya, tapi perlu di ketahui semua versi autocad berapapun, baik itu 2007, 2008, 2010, 2011, 2012, 2013, 2014, 2015, dan 2016 setingannya sama, dan dasar-dasarnya pun juga sama. Namun perbedaanya ada pada tampilannya saja.

Terima kasih atas perhatiannya dan

Nantikan tutorial berikutnya....

Semoga Bermanfaat.....
